產品概述

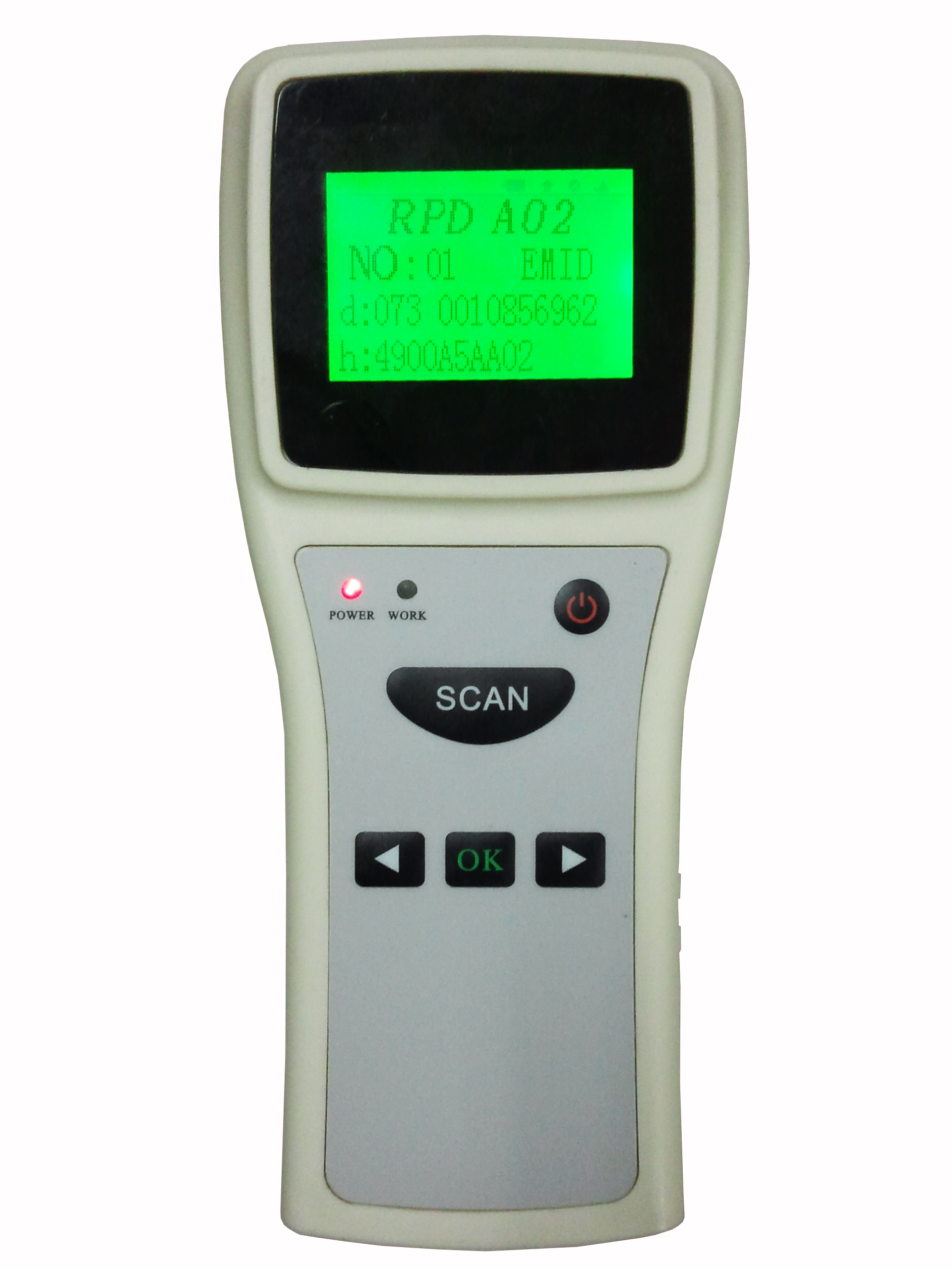

IVY-A02是一款手持式低頻標簽閱讀器，采用無線識讀方式，支持EMID、FDX-B(ISO11784/85)等格式的電子標簽。產品采用高亮度128*64 LCD顯示屏，在室內或者室外強光條件下也能清晰顯示。產品自帶的存儲功能最多可存儲4000條標簽信息，用戶可通過USB數據線將存儲的信息讀取到電腦進行數據管理。該產品性能穩定，操作簡單，適用于動物管理、溯源管理、鐵路巡檢以及其他資產管理領域。

功能介紹與操作說明

1顯示界面說明

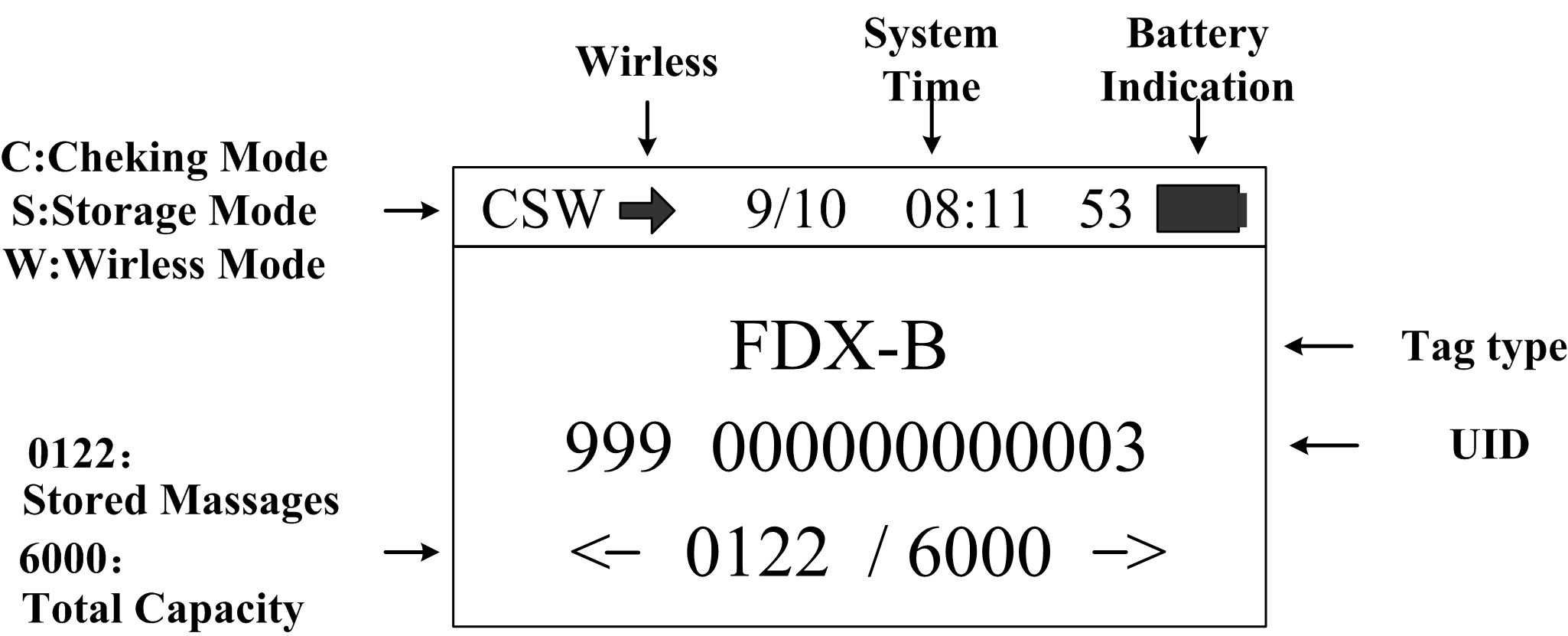

閱讀器自帶一個128*64 LCD顯示器，可同時顯示電子標簽十進制編碼、十六進制編碼、內存數據，標簽類型。顯示界面如圖。

2基本操作

開機

在關機狀態下長按   鍵3s，系統開機并進入主顯示界面。

掃描標簽

在主顯示界面下按鍵開始掃描標簽。讀取到標簽信息后，蜂鳴器提示一聲，在屏幕上顯示出當前標簽信息。10S內掃描不到標簽信息，蜂鳴器長鳴一聲并顯示數據查看

在主界面下，按<左鍵，可上翻查詢標簽信息；按>右鍵，可下翻查詢標簽信息。

自動關機

在開機狀態下，30S內無任何按鍵操作或者數據傳輸，系統會自動關機進入休眠狀態。

數據對比

按鍵機器啟動掃描后再按OK鍵，掃描器將啟動數據對比功能，如果機器已經存有該條標簽信息，掃描到標簽時手持機將響兩聲提示。

數據傳輸管理

IVY-A02內部存儲的信息可通過USB數據線上傳到電腦進行數據管理。

IVY-A02自帶USB2.0接口，用USB線將閱讀器與電腦連接后，通過數據庫管理軟件可實現存儲信息量查詢、數據拷貝、數據刪除以及系統時間設置的操作。

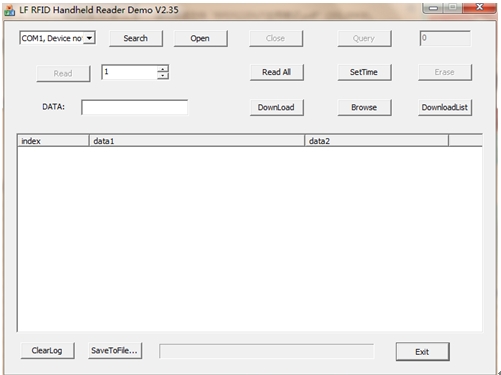

用USB線將閱讀器與電腦相連，然后打開數據庫管理軟件，軟件界面上的功能按鈕由灰色變成黑色，則說明系統連接成功，可進行下一步操作（初次使用時需安裝驅動程序）。按鍵功能說明如下：

Query：獲取閱讀器存儲的標簽信息數量

Read：按照設置好的數量讀取標簽信息

Read All：把閱讀器存儲的信息全部讀上來

SetTime：設置IVY-A02系統時間

Erase: 清除IVY-A02存儲的標簽信息(注意：信息清除后將不可恢復)

Download:下載標簽數據到手持機

DownloadList::以電子表格的方式導入手持機

ClearLog：清除文本框數據

SaveToFile：把導出的數據保存到Excel電子表格中。

Exit：關閉軟件

數據導入功能

通過數據管理軟件可將電腦中的標簽ID導入到手機機，導入方式有兩種：單個數據導入或者批量數據導入。

單個ID數據導入：在DATA文本框在填入要導入的ID號，然后點擊Downlod按鍵。ID數據中的前三位和后12位數據中要加空格。

批量數據導入：

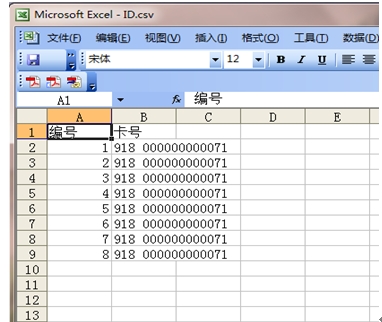

新建csv格式的電子標簽，在表格中填入要到入的數據，數據格式如下圖所示：

點擊軟件中的Browse按鍵，選擇該文檔，點擊DownlodList即可將文本數量批量導入到手持機中

注意事項

1.此產品為電子產品，按照常規電氣設備進行運輸和保管。

2.避免閱讀器從高處墜落或沖擊。

3.不要將閱讀器置于高溫、潮濕或腐蝕性環境中。

4.非專業人員不要打開閱讀器外殼。

5.請使用所提供的數據線進行聯機操作。

6.盡量不要經常拆卸電池后蓋。

7.長時間不用時請取出電池，避免電池漏液腐蝕線路板

裝箱清單

序號名稱

1USB數據線

2USB充電器

31節鋰電池

4《IVY-A02手持式標簽閱讀器使用說明》

低頻標簽閱讀器IVY-A02性能參數

產品性能參數

工作頻率134.2Khz/125Khz

標簽格式EMID、FDX-B(ISO11784/85)

讀寫距離2*12mm玻璃管標簽>7cm

30mm動物耳標>15cm(與讀寫器和使用環境有關)

標   準ISO11784/85

讀取時間<100ms

信號指示128*64 LCD顯示屏、蜂鳴器

供    電3.7V(可充電鋰電池)

功    耗工作：0.9W，待機：0.04W

存儲容量4000條信息(標簽編碼+時間)

存儲時間>20年

待機時間>60天

通信接口USB2.0、無線HID（可選）、藍牙 (可選)

重量200g(不帶電池)

語言英語(可按照客戶要求定做)

工作溫度-10℃～50℃

存儲溫度-30℃～70℃

適用于動物管理、溯源管理、鐵路巡檢以及其他資產管理領域。
