一、用途:

1. 用于將Φ630mm線盤的線纜放線打卷用。也可用于成圈機主動放線用、擠出生產的放線、裁線機的主動放線等用途。

2.人面對機器,左邊放線,右邊收線,放線架只有馬達皮帶傳動部分配備安全護罩及升降限位開關。

二、主要技術參數:

1. 放線盤徑：Φ630mm。（按客戶線盤尺寸）

2. 最高線速：300m/min。

3. 適用線徑：2-15mm。軟線

4. 出線高度：1000mm。

三、設備主要部件:

1. 主動放線機：1臺

2. 張力擺臂架：1臺

四、設備主要性能:

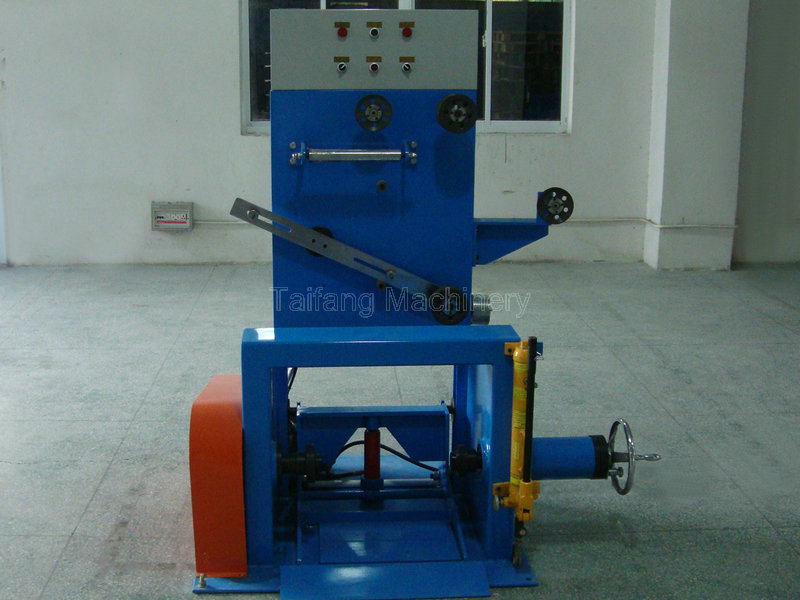

A. 主動放線架

1. 主動型放線,適用放線盤Φ630mm。

2. 無軸式主動放線,配備5HP德國西門子（SIEMENS）馬達+2HP RV減速機及5HP海普蒙特變頻器。

3. 變頻器控制放線張力,自動調整, 放線速度與收線主機變頻同步聯動,不受放線快慢限制,以避免線材被拉伸損壞,從而保證線纜的質量要求。

4. 控制：所有電器組件均為進口。配啟動、停止、正轉、反轉控制裝置，自動跟蹤收線主機速度,與收線機聯動控制,斷線自動停機。

5. 線盤升降: 液壓升降，底座滑板可橫向移動,手動絲桿鎖緊線盤。

B. 張力擺臂架

1. 機架采用優質型鋼及鋼板焊接而成，牢固美觀。

2. 合金鋁，張力采用加減配重塊，實現所需在線張力的大小，張力任意調整；也可通過電位器自動控制放線架的張力大小。

3. 自動跟蹤收線主機速度，保持放線速度、張力恒定。
