一、【用途 Application】：

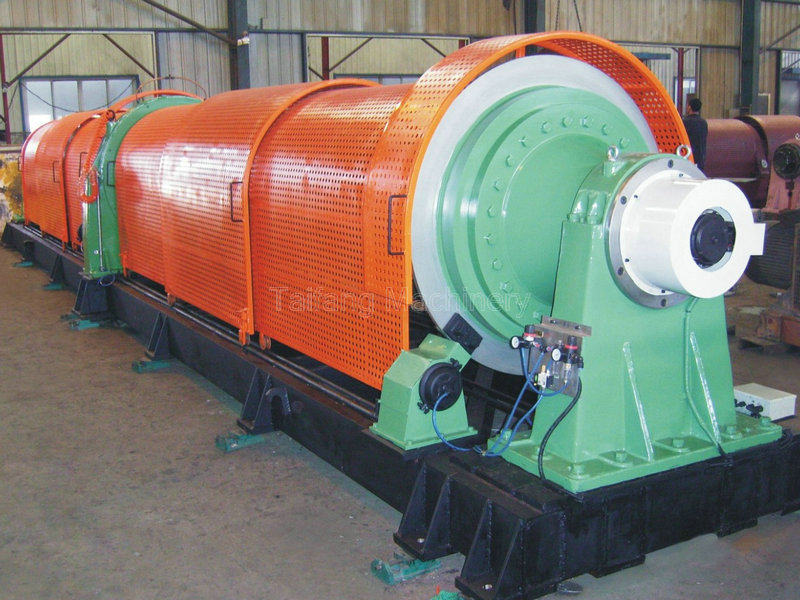

本機主要用于絞制7芯鋼絞線、鋁絞線及銅絞線。也可用于絞制7芯以內的控制電纜。
二、【技術特點 Technique Feature】：
1. 筒體上采用大軸承支撐，增強了支撐強度和筒體的回轉精度。
2. 采用電器制動器張力可調裝置，斷線停車裝置和快速手動頂緊裝置，當線盤裝在線盤架上，正常運行時可在操作臺上實現遠程張力調節，如有斷線時，可以通過脈沖傳感系統和PLC控制及時停車，便于修復和操作。
3. 平面剎車裝置采用薄膜汽缸和液壓增壓裝置，可進行氣壓調節，調節剎車時間保證正常停車和緊急停車需求。
4. 防護罩采用整體全密封隔音裝置，推拉門采用氣動方式，手控開、關門。
5. 主機，牽引和收線為分離式，單獨動力傳動，用PLC控制。
三、【技術規格 Technique Specifications】：
| 機械型號 | TF-400/1+6 | TF-400/1+12 | TF-500/1+6 | TF-500/1+12 | TF-630/1+6 | TF-630/1+12 |
| 單線直徑銅線 | Φ0.7-2.0 | Φ1.3-2.5 | 1.5-3.5 | Φ1.5-3.5 | Φ1.5-3.5 | Φ2.0-3.5 |
| 單線直徑鋁線 | Φ1.8-5.0 | Φ1.8-5.0 | Φ1.5-4.0 | Φ1.5-4.0 | Φ1.8-3.0 | Φ2.5-4.5 |
| 最大絞合直徑 | Φ12 | Φ18 | Φ15 | Φ25 | Φ18 | Φ35 |
| 筒體轉速(r/min) | 700 | 600 | 645 | 495 | 445 | 309 |
| 牽引輪直徑 | Φ1250 | Φ1250 | Φ1250 | Φ1500 | Φ1500 | Φ1500 |
| 牽引速度(m/mim) | 16-121 | 16-121 | 21-202 | 16-159 | 20-193 | 14-134 |
| 絞線節距 | 27-199 | 32-238 | 32.1-313.1 | 32.9-320.9 | 44.5-434.0 | 44.5-434.0 |
| 主電機功率 | 18.5 | 25 | 30 | 45 | 55 | 75 |
| 主機轉速(r/min) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 籠內放線盤 | Φ400 | Φ400 | Φ500 | Φ500 | Φ630 | Φ630 |
| 收線盤規格 | Φ1250 | Φ1600 | Φ1600 | Φ2000 | Φ800-1600 | Φ800-1600 |
