為幫助用戶快速了解和配置?？迪盗性O備的接線方式，本文將針對
?？礛V-CA050-20GM 500萬像素網口面陣相機
一、?？得骊囅鄼C接線說明

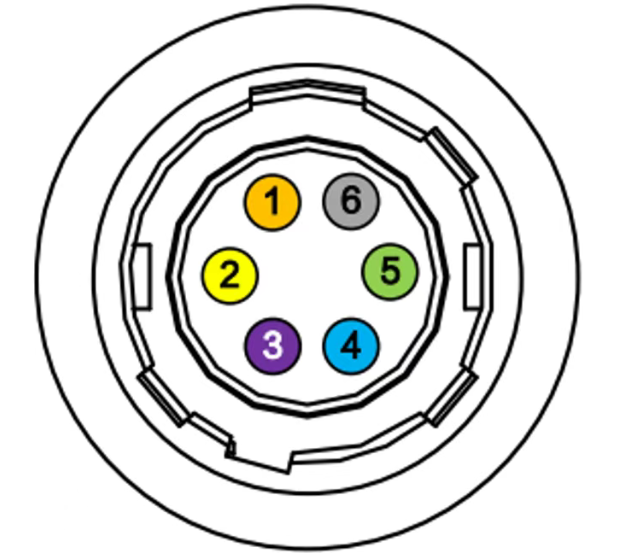

?？得骊囅鄼C使用6-pin P7接口，其功能設計包括電源輸入、光耦隔離信號輸入輸出，以及GPIO通用接口。
6-pin P7 接口
1. 接口引腳定義
2. 接線說明

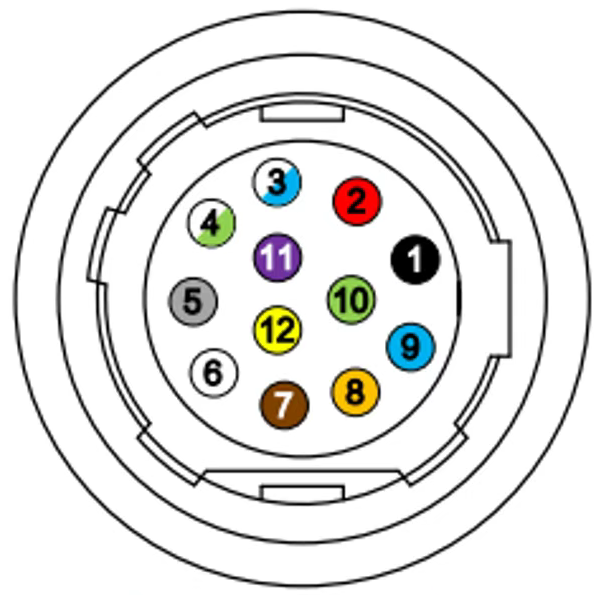

?？稻€陣相機采用12-pin P10接口，支持多路差分輸入輸出信號。
12-pin 接口
1. 接口引腳定義
2. 接線說明

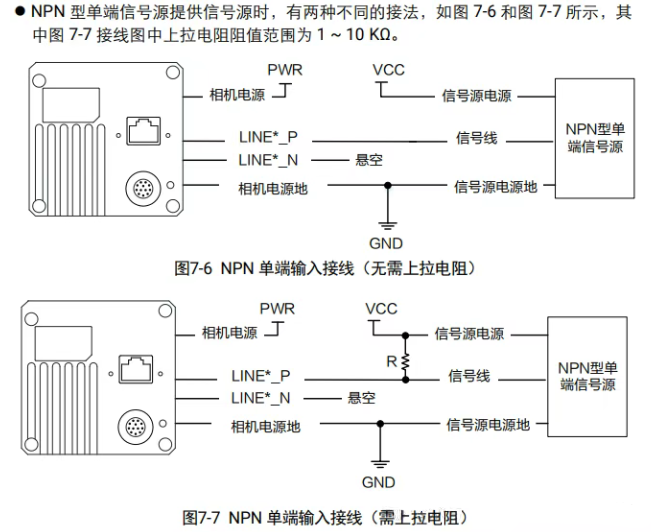

NPN輸入設備：推薦1~10kΩ上拉電阻以穩定信號。

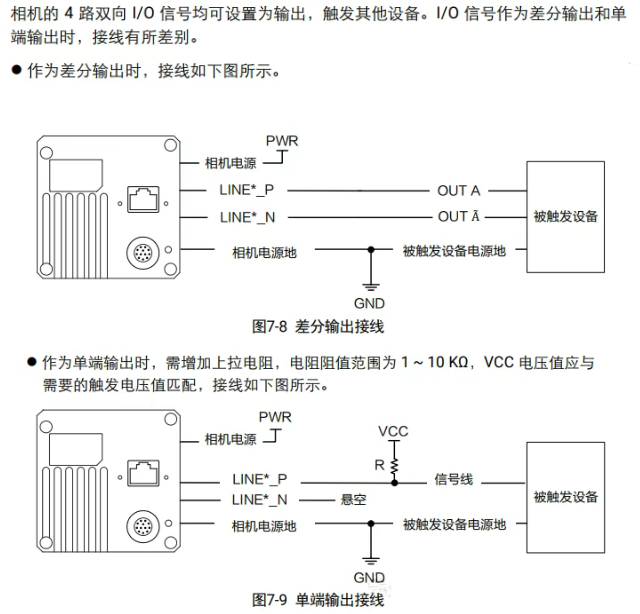

差分輸出設備：差分信號正負端分別接外部設備對應正負端。

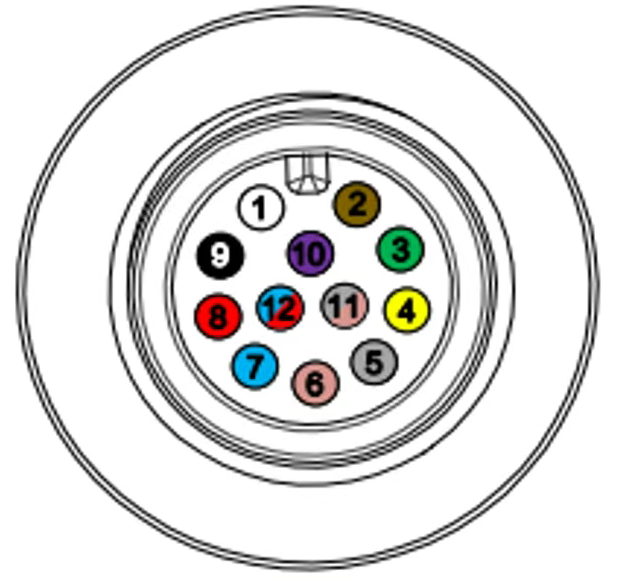

海康讀碼器使用12-pin M12接口，提供光耦隔離輸入輸出及串口通信功能。

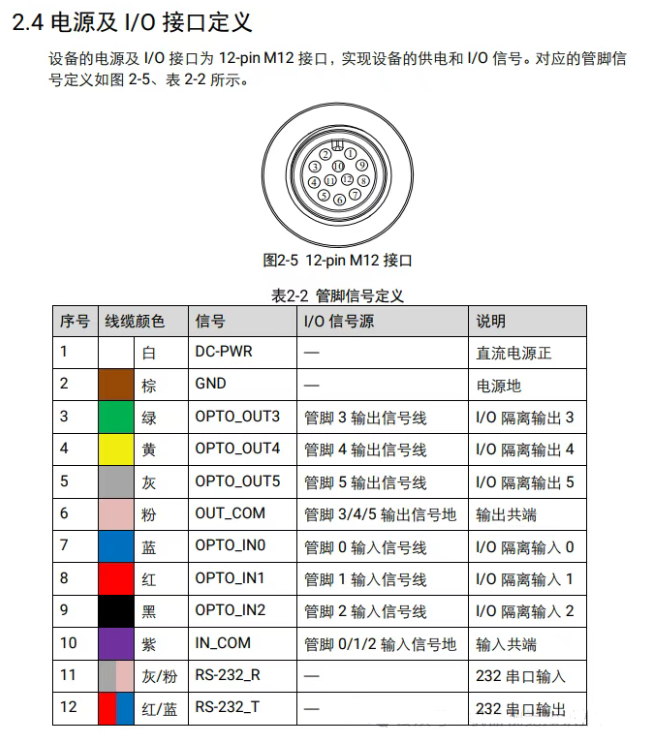

1. 接口引腳定義

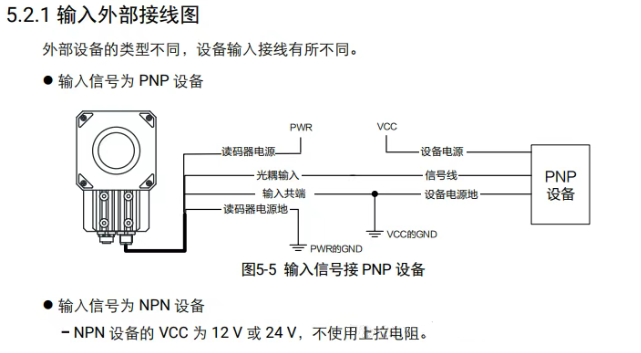

2. 接線說明

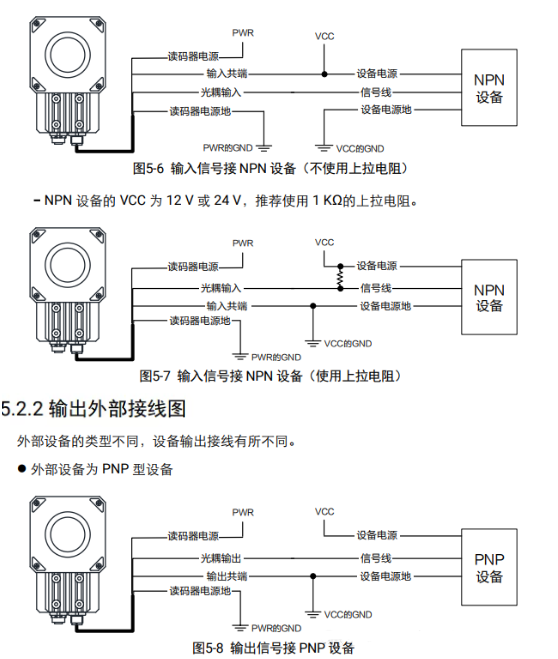

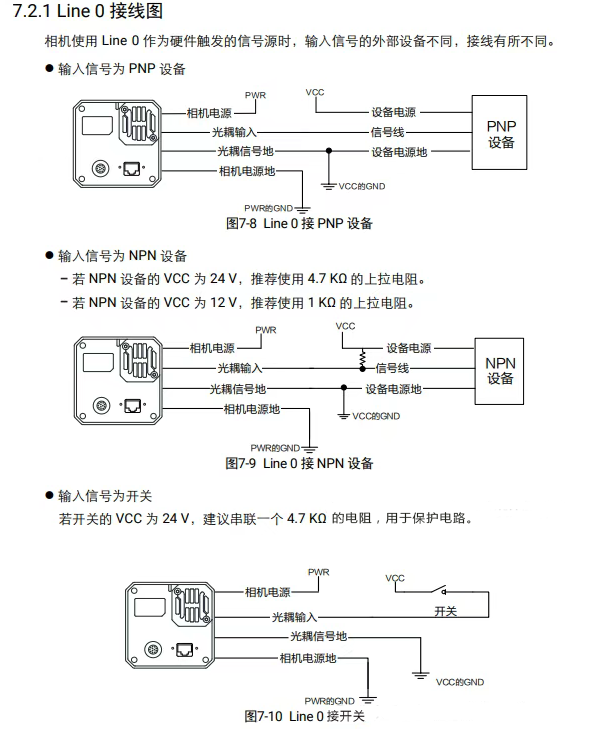

NPN輸入設備：12V或24V時，建議串聯1kΩ電阻穩定信號。
光耦隔離輸出：通過OUT_COM公共端連接信號設備輸入端。
?？?D相機采用12-pin M12接口，支持差分信號輸入輸出及RS-232串口通信。
電源及I/O接口
1. 接口引腳定義
2. 接線說明

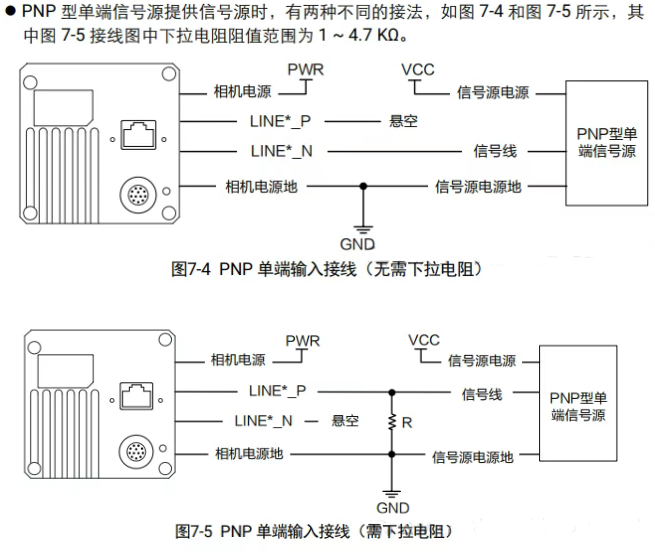

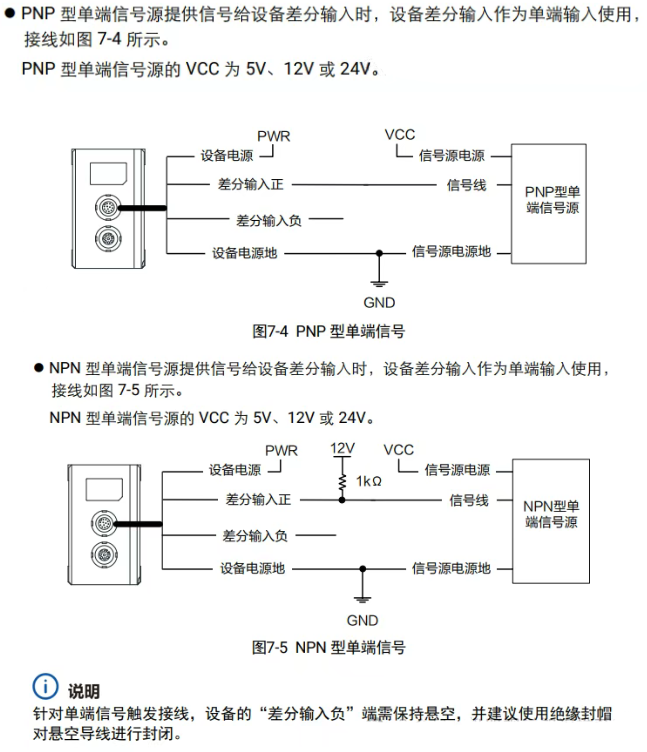

PNP單端信號：信號正極接差分正端，負端懸空絕緣。
NPN單端信號：串聯1kΩ電阻連接差分正端，負端懸空。
?？迪盗邢鄼C和讀碼器的接線方式靈活，涵蓋多種信號輸入輸出需求。用戶在接線過程中需特別注意以下幾點：
以上信息為?？翟O備的接線配置提供了全面參考，助力用戶高效完成設備連接與調試。
